Цанговые фитинги для металлических труб: полный разбор от а до я для тех, кто в теме (и не очень)



Так, народ, всем привет. Сегодня поговорим о такой штуке, которая многим жизнь упростила. Серьезно. Вечная головная боль с этими трубами... Сварка, пайка, резьбу нарезать это ж целая история, нужен инструмент, навыки, да и грязи потом... А если надо быстро, надежно и без вот этого всего? Вот тут-то на сцену и выходят они. Герои нашего времени. Я говорю про цанговые фитинги, конечно же. Это, короче, такая тема, которая позволяет соединять трубы, особенно металлические, буквально на коленке, и при этом соединение получается железобетон. Ну, почти. Давайте разбираться, что это за зверь такой и с чем его едят, потому что нюансов там, как ни странно, хватает.

Как эта штука вообще работает? В чем секрет?

На самом деле, все гениальное просто. Ну, почти. Если разобрать эту фиговину, то внутри мы увидим не так уж и много деталей. Обычно это три основных элемента, ну или четыре, зависит от конструкции.

Смотрите. У нас есть:

1. Корпус фитинга. Это, собственно, сама основная деталь тройник, уголок, муфта, что угодно. Та железяка, к которой все и крепится.
2. Накидная гайка. То, что мы будем крутить ключом до посинения (шутка, до посинения не надо, об этом позже).
3. И вот оно, сердце системы цанга! Ее еще называют обжимным или уплотнительным кольцом. Это такая хитрая шайбочка, часто с прорезями, иногда цельная, но всегда сделанная из металла, который чуть-чуть мягче, чем труба, но при этом достаточно прочный.

И вот вы берете трубу. Гладкую, ровную, отрезанную под 90 градусов это важно, запомните! Снимаете с нее заусенцы. Надеваете на нее сначала гайку, потом цанговое кольцо, и вставляете все это дело до упора в корпус фитинга. А дальше... дальше начинается магия, чистая механика.

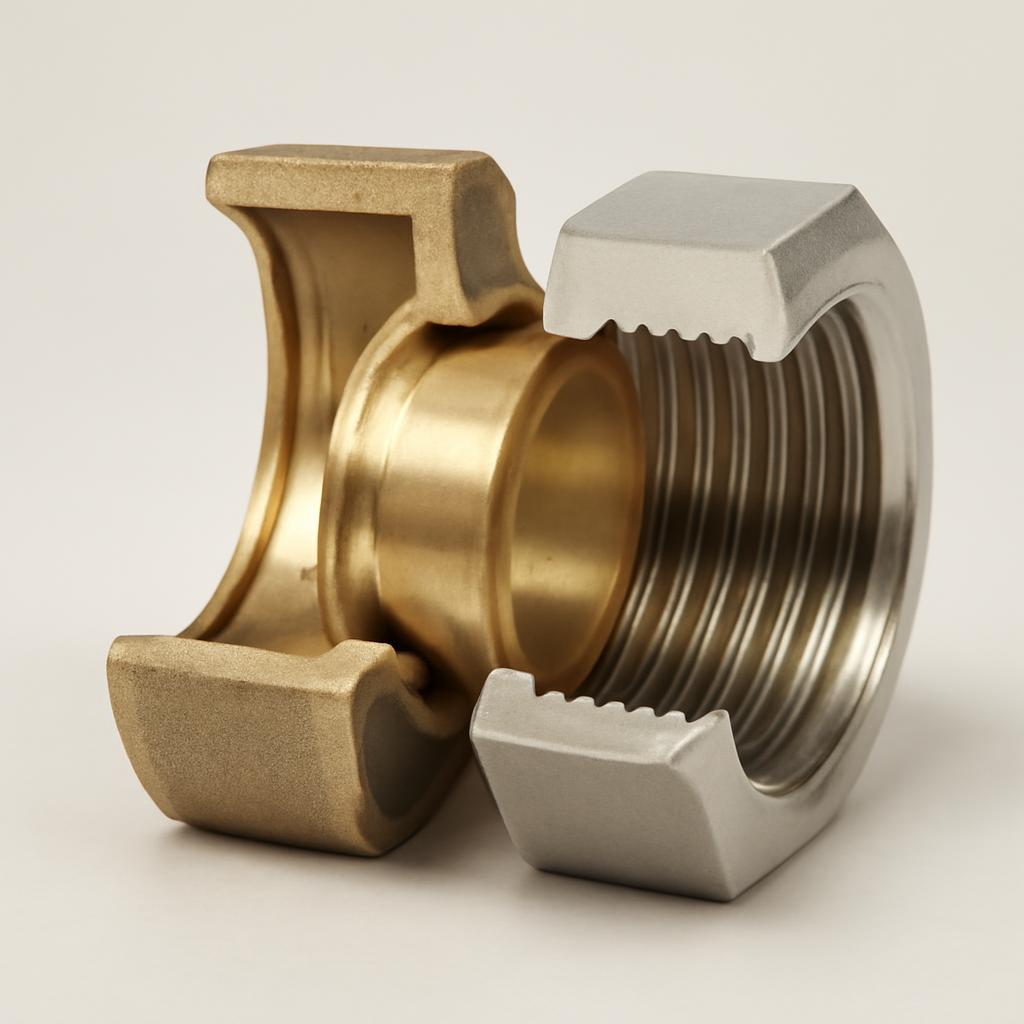

Вот так это выглядит в разрезе. Видите? Гайка (справа) толкает кольцо (цангу), а та обжимает трубу. Ничего сложного.

Когда вы начинаете закручивать гайку, она с силой давит на цангу. А у цанги и корпуса внутри конусная поверхность. Под давлением гайки кольцо скользит по этому конусу, сжимается... и впивается, буквально вгрызается в стенку металлической трубы. Все. Намертво. Создается такой механический замок, который уже ничем не сдвинешь. Он держит и на растяжение, и на давление, и на вибрацию в разумных пределах, конечно.

По сути, цанговый фитинг создает неразборное (условно) соединение за счет пластической деформации и самого кольца, и поверхности трубы. Это не просто трение, это механический зацеп.

А как же герметичность, спросите вы? Чтоб не капало, не сифонило?! А вот тут есть два варианта. В фитингах для металлических труб, особенно для систем с высоким давлением (пневматика, гидравлика), герметичность часто достигается именно за счет этого соединенияметалл по металлу. Кольцо так сильно деформируется и прижимается к трубе и корпусу, что не оставляет никаких зазоров для утечки. Это самый надежный, хардкорный вариант.

Иногда, в системах попроще, например, в водопроводе, может быть дополнительное уплотнительное кольцо из резины (EPDM) или каучука (NBR). Оно как бы страхует соединение, но основную нагрузку все равно несет на себе именно цанга.

Кстати, не путайте с фитингами для пластиковых труб там цанга часто пластиковая и работает немного по-другому, она просто прижимает трубу, а не вгрызается в нее, герметичность там только за счет резинового уплотнителя. С металлом такой фокус не пройдет, тут нужна сила! Нержавейка или медь труба твердая, ее надо именнозакусить.

И вот в итоге что мы имеем? Быстрый монтаж. Без огня, искр и сварочного аппарата размером с тумбочку. Два гаечных ключа и готово. Это же просто песня, особенно когда надо что-то починить в труднодоступном месте, где со сваркой вообще не развернешься. Или когда у тебя руки... ну, вы поняли. Просто, надежно и чисто. Но это только в теории так все радужно, на практике есть куча нюансов, о которых мы сейчас и поговорим.

Из чего их делают и для каких труб подходят? разбираем материалы и виды

Окей. С принципом, типа, разобрались. Но это только верхушка айсберга, честное слово. Потому что фитинги-то эти они разные бывают. Прям очень разные. И если схватить первый попавшийся, просто потому что он по диаметру подошел, можно потом очень сильно... удивиться. Когда у тебя посреди ночи фонтан из трубы забьет.

Так что давайте по порядку. Сначала материалы. Из чего эту всю красоту делают.

Материалы корпуса: латунь vs нержавейка вечная битва

Чаще всего, вот прям в 90% случаев, вы в магазине наткнетесь на латунные фитинги. Такая желтая, тяжеленькая штука. Это, можно сказать, народный вариант. Почему? Да потому что дешево и сердито. Латунь легко обрабатывается, она не ржавеет так люто, как обычная сталь, и в целом для бытовых нужд водопровод там, отопление с не очень зверскими параметрами ее хватает за глаза. Часто их еще покрывают никелем. Блестит, красиво. Типа защита от коррозии и все такое. Ну, может и защищает немного, но мы-то с вами понимаем, что в основном это для товарного вида).

Важный момент про латунь она бывает разная. Есть нормальная, сантехническая, а есть какая-то прессованная из порошка... такая может и лопнуть при затяжке. Так что на совсем уж ноунейм китайцев лучше не смотреть.

А вот если задача стоит серьезная это совсем другой коленкор. Это нержавеющая сталь. Обычно марки AISI 304 или, что еще круче, AISI 316. Это уже, ребята, высшая лига. Нержавейка держит дикое давление, ей пофиг на большинство агрессивных сред (кислоты, щелочи в разумных пределах, конечно), она не боится ни высоких, ни низких температур. Пневматические системы высокого давления, гидравлика, пищевая промышленность, химия это все ее стихия. Но... да, естьно. Цена. Фитинг из нержавейки может стоить в 5-10 раз дороже своего латунного собрата. Так что готовьте кошелек. Но оно того стоит, если нужна железобетонная надежность.

Есть еще фитинги из углеродистой стали с цинковым покрытием. Это в основном для гидравлики и пневматики, где не так важна коррозионная стойкость к внешней среде, сколько прочность. В быту такое почти не встретишь.

Сравнительная таблица материалов

Материал	Плюсы	Минусы	Где применяется
Латунь (часто никелированная)	Относительно недорогая, простая в монтаже, не ржавеет.	Не держит сверхвысокое давление, боится некоторых хим. сред, со временем может стать хрупкой.	Бытовой водопровод, отопление, системы сжатого воздуха низкого давления.
Нержавеющая сталь (AISI 304/316)	Высокая прочность, стойкость к коррозии и химии, широкий диапазон температур.	Очень дорого, требует большего усилия при затяжке.	Промышленность, гидравлика, пневматика высокого давления, пищевое производство, агрессивные среды.
Углеродистая сталь (оцинкованная)	Очень прочная, дешевле нержавейки.	Ржавеет при повреждении покрытия, тяжелая.	Гидравлические системы, машиностроение, там где нет прямого контакта с водой.

Для каких труб подходит?

Тут тоже не все так просто. В теории, цанговый фитинг можно натянуть на любую металлическую трубу подходящего диаметра. Но на практике лучше всего они работают с:

• Медными трубами. Это просто классика жанра. Медь достаточно мягкая, чтобы цанга хорошо в нее врезалась, создавая идеальное уплотнение.
• Трубами из нержавеющей стали. Тут уже сложнее. Труба твердая, поэтому и фитинг должен быть качественным (лучше тоже из нержавейки), и усилие при затяжке потребуется приличное. Но если все сделать правильно соединение будет вечным.
• Стальными бесшовными трубками. Часто используются в гидравлике. Главное, чтобы труба была ровная, без шва и с правильной толщиной стенки.
• Алюминиевыми трубами. Тоже вариант, но реже. Алюминий мягкий, с ним надо аккуратнее, чтобы не перетянуть и не деформировать трубу.

Категорически нельзя использовать цанговые фитинги на толстостенных водогазопроводных (ВГП) трубах, на которые обычно нарезают резьбу. Они для этого не предназначены! У них и допуски по диаметру гуляют, и стенка слишком толстая.

А теперь фишка, про которую многие продавцы в магазинах даже не слышали. Конструкция самой цанги... она тоже бывает разная! Есть фитинги с одним обжимным кольцом (одноконусные), а есть с двумя (двухконусные). Вторые это вообще космос. Там переднее кольцо отвечает за герметизацию, а заднее за механический захват трубы. Такая система еще надежнее держит вибрации и высокое давление. Но и стоят они, само собой, дороже. Для дома это избыточно, а вот для какой-нибудь серьезной установки маст хэв.

Как это все собрать, чтобы не потекло: инструкция для чайников и не только

Так, ладно. С теорией, я думаю, покончено. Самое интересное это практика. Потому что, казалось бы, что сложного? Отпилил трубу, накрутил гайку, затянул. Все? Ага, щас... Именно на этомпростом этапе 9 из 10 проблем и возникает. То капает, то трубу передавил, то фитинг лопнул. Поверьте моему опыту, дурная сила и спешка вот два главных врага при монтаже цанговых соединений. Поэтому давайте по шагам, медленно и печально, как говорится.

Шаг 1. Подготовка трубы 80% успеха!

Это самый важный этап. Серьезно. Если вы тут накосячите, дальше можно даже не пытаться. Что нужно сделать?

Отрезать трубу. И не абы как. Забудьте про болгарку! Сразу и навсегда. После болгарки край трубы будет неровный, с диким заусенцем, да еще и сама труба может стать овальной от нагрева и давления. Нам нужен идеально ровный срез под 90 градусов. Для этого есть специальный инструмент труборез. Для меди свой, для нержавейки свой, усиленный. Он дает чистый и перпендикулярный рез. Если трубореза нет... ну, в крайнем случае ножовка по металлу с мелким зубом, но потом придется долго и нудно ровнять торец напильником. Но лучше труборез.

Запомните как мантру: кривой срез стопроцентная протечка. Цанга просто не сможет обжать трубу равномерно, если торец у нее косой.

Снять фаску и убрать заусенцы. После реза, даже самым крутым труборезом, на кромке трубы (и внутри, и снаружи) останутся острые края заусенцы. Их надо обязательно убрать. Для этого есть специальный инструмент шабер или фаскосниматель (риммер). Если его нет подойдет обычный напильник или даже нож, главное аккуратно. Зачем это нужно? Во-первых, острый край может повредить уплотнительное кольцо, если оно есть. А во-вторых, и это главное заусенец может помешать трубе сесть в фитинг до упора. А это фатальная ошибка.

Проверить и почистить. Конец трубы должен быть идеально круглым, без вмятин и царапин на том участке, где будет стоять цанга. И чистым! Никакой грязи, краски, масла или еще чего-то. Протрите тряпочкой.

Шаг 2. Сборка и затяжка - момент истины

Труба у нас идеальная. Теперь берем фитинг.

1. Надеваем на трубу накидную гайку (резьбой в сторону конца трубы, естественно).
2. Следом надеваем обжимное кольцо (цангу). Внимание! Если кольцо несимметричное (а в дорогих фитингах так и бывает), посмотрите в инструкции, какой стороной его ставить. Обычно более острым краем к фитингу. Перепутаете не обожмет как надо.
3. Вставляем трубу с гайкой и кольцом в корпус фитинга. ДО УПОРА! Вы должны почувствовать, как труба уперлась в специальный бортик внутри. Это критически важно. Если не вставить до конца, соединение будет негерметичным и трубу может просто вырвать под давлением.
4. От руки закручиваем накидную гайку, пока она не пойдет туго.
5. А теперь самое главное затяжка ключами. Берем ДВА ключа. Одним держим неподвижно корпус фитинга, чтобы он не проворачивался. Вторым крутим гайку. И вот тут вопрос как сильно крутить?

У профессионалов есть динамометрические ключи. Но у нас их нет, правда? Поэтому есть простое правило, которое работает почти всегда для стандартных фитингов (латунь, нержавейка): после затяжки от руки нужно довернуть гайку ключом на 1 и 1/4 оборота. То есть один полный оборот и еще четверть. Все. Не надо тянутьдо хруста или пока есть силы. Перетянуть фитинг это так же плохо, как и не дотянуть. Вы можете деформировать трубу, сорвать резьбу или просто сломать латунную гайку.

И еще один совет от бывалых: никогда, слышите, НИКОГДА не используйте повторно старое обжимное кольцо. Оно одноразовое. После затяжки оно деформировалось изапомнило свое положение. Второй раз оно уже так не обожмет. Если разобрали соединение фитинг (корпус и гайку) можно использовать снова, а вот цангу только новую.

Чтобы было понятнее, вот вам табличка типичных ошибок. Повесьте ее на стену в гараже).

Таблица:так делать и так не делать при монтаже

Действие	Как правильно (Надо делать)	Как неправильно (Ошибка)	Последствия ошибки
Резка трубы	Использовать специальный труборез для получения ровного среза под 90°.	Резать болгаркой или тупой ножовкой.	Кривой срез, овал на трубе, заусенцы. Неравномерный обжим и протечка.
Зачистка торца	Снять фаску и заусенцы шабером или напильником.	Оставить острые края как есть.	Повреждение фитинга, труба не сядет до упора. Протечка.
Затяжка	От руки + 1.25 оборота ключом. Использовать два ключа.	Тянуть со всей силы "до упора". Использовать один ключ.	Срыв резьбы, деформация трубы, поломка фитинга. Или проворот всей магистрали.
Повторное использование	При разборке соединения менять обжимное кольцо (цангу) на новое.	Собирать на старое, уже деформированное кольцо.	Соединение почти гарантированно потечет, т.к. кольцо уже не сможет обжать трубу как надо.
Смазка	Собирать на сухую. Резьба и конусы должны быть чистыми.	Мазать резьбу герметиком, ФУМ-лентой, паклей или маслом.	Смазка снизит трение, вы перетянете соединение. Герметик там не нужен, уплотнение идет по конусу.

Вот так. Кажется, что много правил, но на самом деле, если один раз сделать все правильно, руки сами запомнят. И тогда монтаж реально будет занимать пару минут.

Плюсы, минусы и где их реально стоит применять

Ну что, вроде все красиво звучит, да? Просто, быстро, надежно. Прям идеальное решение для всего на свете. Но мы же с вами взрослые люди, понимаем, что так не бывает. У любой медали две стороны. И у цанговых фитингов тоже есть свои темные уголки, о которых лучше знать заранее, чтобы потом не было мучительно больно.

Сначала о хорошем. почему их так любят?

Скорость. Это просто пушка. Серьезно, на монтаж одного соединения уходит минута-две, если рука набита. Не надо ждать, пока остынет сварной шов или высохнет герметик. Собрал, затянул, подал давление все работает. Для ремонтных работ, когда надо быстро устранить течь незаменимая вещь.

Простота и доступность. Не нужен сварочный аппарат, баллоны с газом, пресс-инструмент за сто тысяч денег. Два обычных рожковых ключа вот и все, что вам понадобится. Справится даже человек, который до этого только полку к стене прикручивал. Ну, если он прочитал мою инструкцию выше, конечно).

Нет огня и нагрева. Это огромный плюс при работе в жилых помещениях с отделкой или в местах, где есть горючие материалы. Никаких искр, никакого риска пожара. Чистая и безопасная работа.

Условная разборность. Если что-то пошло не так, или нужно изменить конфигурацию трубопровода, соединение можно разобрать. Да, цангу придется заменить, но сам фитинг и труба остаются целыми. Со сваркой такой фокус не пройдет.

А теперь ложка дегтя... а то и половник

Цена вопроса. Качественный цанговый фитинг, особенно из нержавейки, стоит ощутимо дороже, чем фитинг под пайку или сварку. Если у вас большой объем, например, разводка отопления по всему дому, то разница в итоговой смете может быть очень существенной.

Кривые руки. Уж извините, но это главный минус. Несмотря на всю простоту, запороть соединение элементарно. Недотянул потечет. Перетянул сломал фитинг или деформировал трубу. Взял трубу с царапиной, не снял заусенец потечет. Соединение очень требовательно к культуре монтажа.

Габариты и вес. Цанговое соединение получается более громоздким и тяжелым, чем паяное или сварное. Если вы прокладываете трубы в узкой штробе или в месте, где важен каждый миллиметр, это может стать проблемой.

Вибрации и гидроудары. Хотя качественные фитинги (особенно двухконусные) неплохо держат вибрацию, для систем с постоянной сильной тряской или резкими скачками давления (гидроударами) сварка или пайка все же будут надежнее. Цанговое соединение со временем можетослабнуть.

Цанговый фитинг это не панацея, а инструмент. И как любой инструмент, им надо уметь пользоваться. Он идеален для локального ремонта, для монтажа в труднодоступных местах и для систем, где не предполагается экстремальных нагрузок.

Так где же их золотая середина? Это, в первую очередь, бытовые системы водоснабжения и отопления на медных или тонкостенных нержавеющих трубах. Это подключение приборов котлов, бойлеров, радиаторов. Это системы сжатого воздуха в гараже или небольшой мастерской. В общем, везде, где нужна скорость, простота и нет запредельных требований по нагрузкам.

Примерное распределение сфер, где цанговые фитинги используются чаще всего. Как видите, бытовые нужды лидируют с большим отрывом.

Часто задаваемые вопросы (FAQ)

Можно ли использовать цанговый фитинг повторно?

Сам фитинг (корпус и накидную гайку) да, можно. А вот обжимное кольцо (цангу) категорически нет! Оно одноразовое. При первой затяжке оно деформируется ивгрызается в трубу, принимая уникальную форму. Второй раз так же надежно обжать трубу оно уже не сможет. Всегда используйте новое кольцо при повторной сборке!

Нужно ли использовать ФУМ-ленту или герметик на резьбе?

Ни в коем случае! Это одна из самых частых ошибок. Герметичность в цанговом соединении достигается за счет обжима трубы кольцом, а не за счет резьбы. Резьба нужна только для того, чтобы создать необходимое усилие затяжки. Любая смазка, лента или герметик на резьбе нарушат чувство момента затяжки (вы легко перетянете соединение) и абсолютно бесполезны для герметизации.

Что делать, если соединение капает после сборки?

Во-первых, не паникуйте. Сбросьте давление в системе. Попробуйте аккуратно дотянуть накидную гайку еще на 1/8 оборота. Если это не помогло, соединение придется разобрать. Проверьте, ровно ли отрезана труба, нет ли на ней царапин, сняты ли заусенцы, и вставлена ли она была до упора. Скорее всего, причина в одной из этих ошибок. Собирайте заново, обязательно с новым обжимным кольцом.

Можно ли замуровывать цанговые фитинги в стену?

Крайне не рекомендуется. Любое резьбовое соединение, к которому относится и цанговое, считается обслуживаемым. Со временем, из-за температурных расширений и вибраций, оно теоретически может ослабнуть. Всегда должен быть доступ для осмотра и возможной подтяжки. Для скрытой прокладки лучше использовать неразъемные соединения: пайку, сварку или пресс-фитинги.

Какой фитинг выбрать для трубы из нержавейки латунный или из нержавейки?

Лучше всего использовать фитинг из того же материала, что и труба, то есть из нержавеющей стали. Это исключит риск гальванической коррозии (разрушения металлов при контакте в проводящей среде). Латунный фитинг на нержавеющей трубе использовать можно, но это менее долговечное и надежное решение, особенно в системах отопления или горячего водоснабжения.

Об авторе

Эксперт по пневматике ООО "Би Энд Би Инжиниринг" Бобров Антон Игоревич

Антон делится своим более чем 10-летним опытом в монтаже инженерных систем.

Алексей работает в сфере инженерных коммуникаций уже более 10 лет. За свою карьеру он прошел путь от инженера до соучредителя компании, работая с самыми разными объектами от квартир и загородных домов до небольших промышленных цехов. Особый интерес для него представляют современные технологии быстрых и надежных соединений, в частности, работа с компрессионными фитингами на медных и нержавеющих трубопроводах. Считает, что правильно подобранный фитинг залог спокойствия на долгие годы.

• Практический опыт монтажа бытовых и промышленных трубопроводов более 15 лет.
• Экспертиза в подборе материалов и комплектующих для систем водоснабжения и отопления.
• Диагностика и устранение неисправностей в гидравлических системах.
• Проведение обучающих семинаров по современным методам монтажа.

Все советы и рекомендации, приведенные в статье, отражают личный опыт автора и могут потребовать адаптации под конкретные условия эксплуатации.

Заключение

Ну вот, в общем-то, и все, что я хотел рассказать про эти хитрые штуки. Цанговые фитинги для металлических труб это реально крутое изобретение, которое может сэкономить кучу времени и нервов, если подойти к делу с головой. Главное помнить, что дьявол кроется в деталях: в правильной подготовке трубы и аккуратной, выверенной затяжке. Это не тот случай, гдесила есть ума не надо.

Так что мой вам финальный совет: не экономьте на качестве самих фитингов и не ленитесь потратить лишние пять минут на подготовку. Лучше один раз сделать все по уму, чем потом разгребать последствия потопа. Не бойтесь пробовать, ведь на самом деле это проще, чем кажется. Берите в руки инструмент, читайте инструкцию (или мою статью) и делайте надежные соединения, которые прослужат вам долгие годы. Удачи!
